- No. de Modelo: GYFTY-144
- Aplicación : Comunicación , Arte
- Tipo : Fibra de Monomodo
- Forma Material : Alambre redondo
- Permitido Presión Lateral : 100 (N / 100mm) <1000 (N / 100 mm)
- Mascotas Resistencia a la tracción : 1000N <10000N
- Núcleo : Multicore
- Certificación : RoHS , UL , CE , ISO9001
- Trademark: OEM, GYD
- Packing: Wooden Drums
- Standard: ISO9001, ROHS, CE
- Origin: Ningbo, China
- HS Code: 8544700000
- Production Capacity: 3, 000, 000m/Month

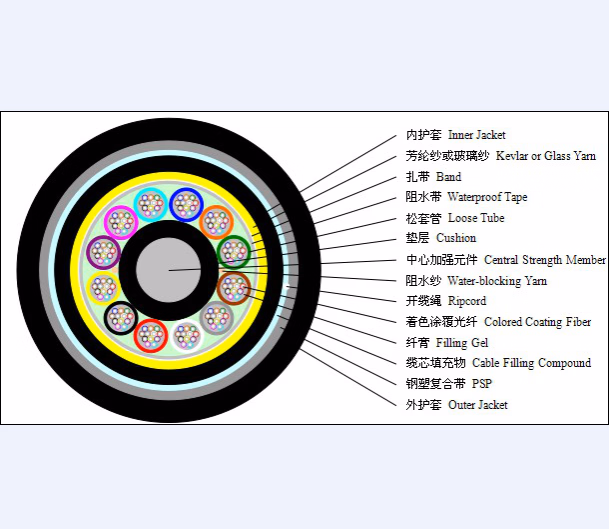

Tubo suelto al aire libre Non-Metallic miembro de la fuerza de cable de fibra óptica -GYFTY53 1. Una buena mecánica y la temperatura el rendimiento 2. Alta resistencia tubo suelto que es resistente a la Hidrólisis 3. Tubo especial compuesto de llenado de garantizar una protección de la crítica de la fibra 4. Compuesto de llenado de tubos sueltos 5. Aplastar la resistencia y rlesxibility 6. Las siguientes medidas son tomadas para asegurar el cable estanco 7. Solo reinforoad de fibra de plástico como miembro de la fuerza central 8.100% de cable Relleno básico Opciones: Tipo de fibra: G. 652, G. 655 o 6.657 fibra monomodo. A1O1b, OM3 u OM4 en modo mufti de fibra, o de otros tipos de fibra. La dimensión de cable: La dimensión del cable nominal, o de otra dimensión contratada. La longitud de entrega: 1 km o 2km, o de otros contratados longitud. Otros requisitos: Otros contratados peticiones especiales.
No. | Los elementos | Unidad | La especificación | |
G. 652D | ||||
1 | Diámetro de campo de modo | 1310 nm | Μm | 9.2±0.4 |
1550nm | Μm | 10.4±0.5 | ||
2 | El revestimiento de Diámetro | Μm | 124, 8±0, 7 | |
3 | El revestimiento Non-Circularity | % | ≤0.7 | |
4 | /Core-Cladding Error de concentricidad | Μm | ≤0.5 | |
5 | El diámetro de recubrimiento | Μm | 245±5 | |
6 | El recubrimiento Non-Circularity | % | ≤6.0 | |
7 | /Cladding-Coating Error de concentricidad | Μm | ≤12.0 | |
8 | Longitud de onda de corte de cable | Nm | Λcc≤1260 | |
9 | La atenuación(máx. ) | 1310 nm | DB/km. | ≤0, 35 |
1550nm | DB/km. | ≤0, 25 |
Mecánica Y Las Características medioambientales
Los elementos | Unite | Especificaciones |
() La Tensión(a largo Plazo) | N | 1000 |
() La Tensión( A corto plazo) | N | 3000 |
() Aplastar(a largo Plazo) | N/10cm. | 1000 |
() Aplastar( A corto plazo) | N/10cm. | 3000 |
() Min. Radio de curvatura (dinámico) | Mm | 25D |
() Min. Radio de curvatura (estática) | Mm | 12.5D |
La temperatura de la instalación | -20~+60 | |
La temperatura de funcionamiento | -40~+70 | |
La temperatura de almacenamiento | -40~+70 |
